TOP-LOCK®超級螺栓·選型表
|
類型 |
名稱 |
應用范圍 |
應用舉例 |
尺寸范圍 |
適用溫度 |
螺栓強度取決于尺寸 |
表面處理 |
備注 |
|
|
|

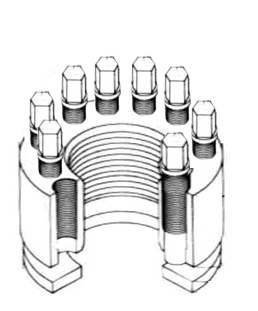

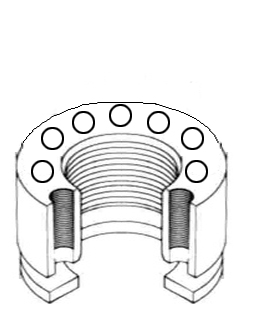

TOP-LOCK®標準螺母型張緊器 |
用于替代標準螺母 |
在有需要的行業的螺栓連接應用 |
M16-M160 |
-50°F to 500°F |
450 to 700N/m ㎡ 60 to 100Ksi |
可按要求處理 |
相應配套SB8系列螺栓型張緊器 |
|
|

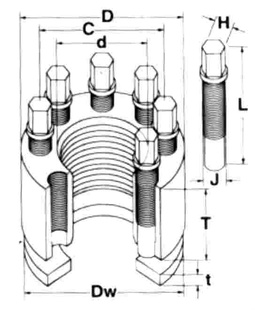

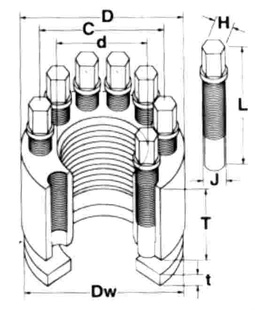

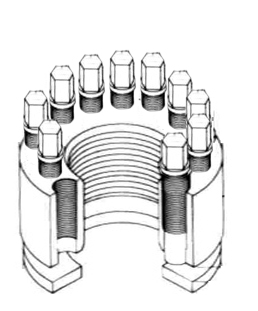

TOP-LOCK®高強螺母型張緊器 |
高預緊力用于8級螺栓/螺桿上 |
與MSB使用環境相似，但強度更高 |
M16-M160 |
-50°F to 500°F* |
500 to 900N/m ㎡ 70 to 130Ksi |
可按要求處理 |
相應配套SB12系列螺栓型張緊器 |
|
|
|
TOP-LOCK®超高強螺母型張緊器 |
適用于超高強負載 |
—— |
M16-M160 |
-50°F to 500°F |
—— |
可按要求處理 |
—— |
|
|
|

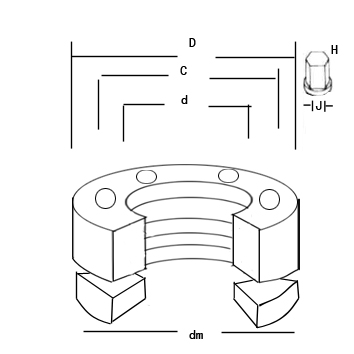

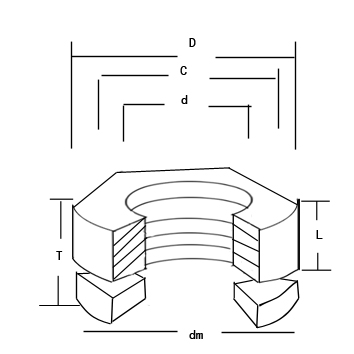

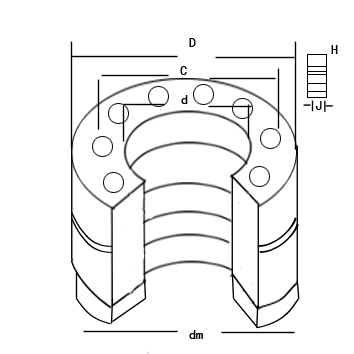

TOP-LOCK®緊湊型螺母型張緊器 |
適用于高度受限環境 |
高度受限 a.液壓缸 b.軸支架 c.活塞連接 d.底座 |
M16-M160 |
-50°F to 500°F |
250 to 400N/m ㎡ 35 to 60Ksi |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®壓延電機螺母型張緊器 |
適用于600或800系列壓延電機的聯軸器和剎車輪 |
—— |
M16-M160 |
-50°F to 500°F |
—— |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®軸承鎖緊螺母型張緊器 |
適用于直接替代AN系列軸承鎖緊螺母 |
—— |
AN6-AN950 |
-50°F to 500°F |
—— |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®埋頭螺母型張緊器 |
適用于頂推螺栓需要保護環境 |
—— |
M16-M160 |
-50°F to 500°F |
—— |
可按要求處理 |
—— |
|
|
|

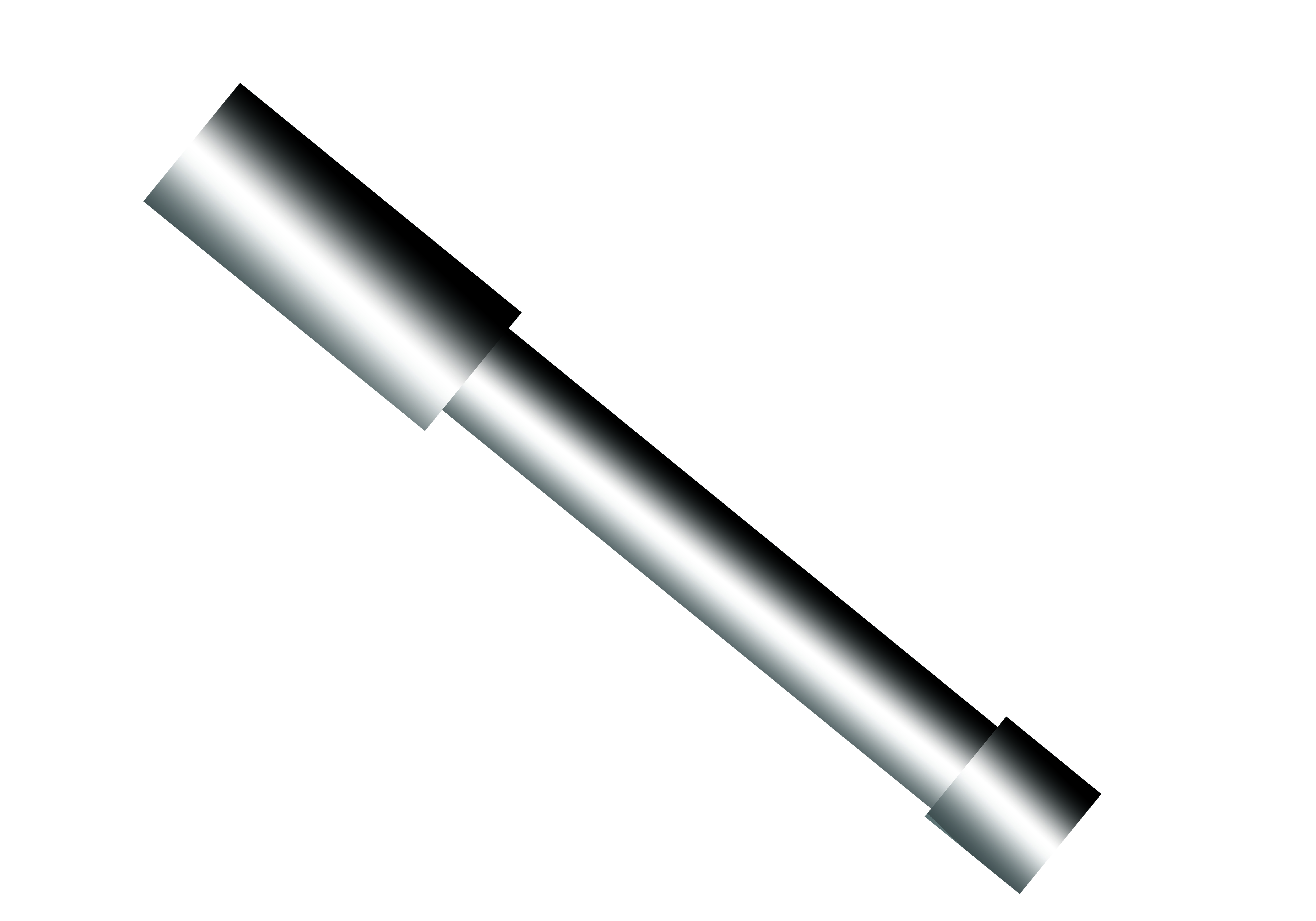

TOP-LOCK®螺桿 |
可提供各種材料 |
—— |
按要求特制 |
-423°F to 1400F |
—— |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®十字頭鎖緊螺母 |
往復式壓縮機十字頭連接 |
—— |
按要求特制 |
-50°F to 500°F |
—— |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®活塞鎖緊螺母 |
活塞桿與活塞連接 |
—— |
M16-M160 |
根據材料而定 |
—— |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®測力器 |
檢測螺栓負載 |
—— |
按要求特制 |
根據材料而定 |
—— |
可按要求處理 |
—— |
|
|
|

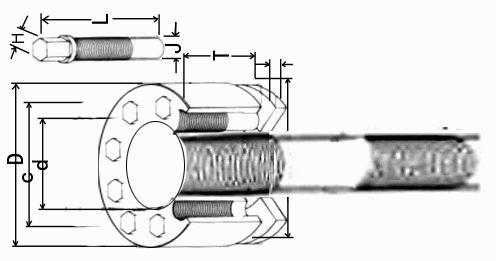

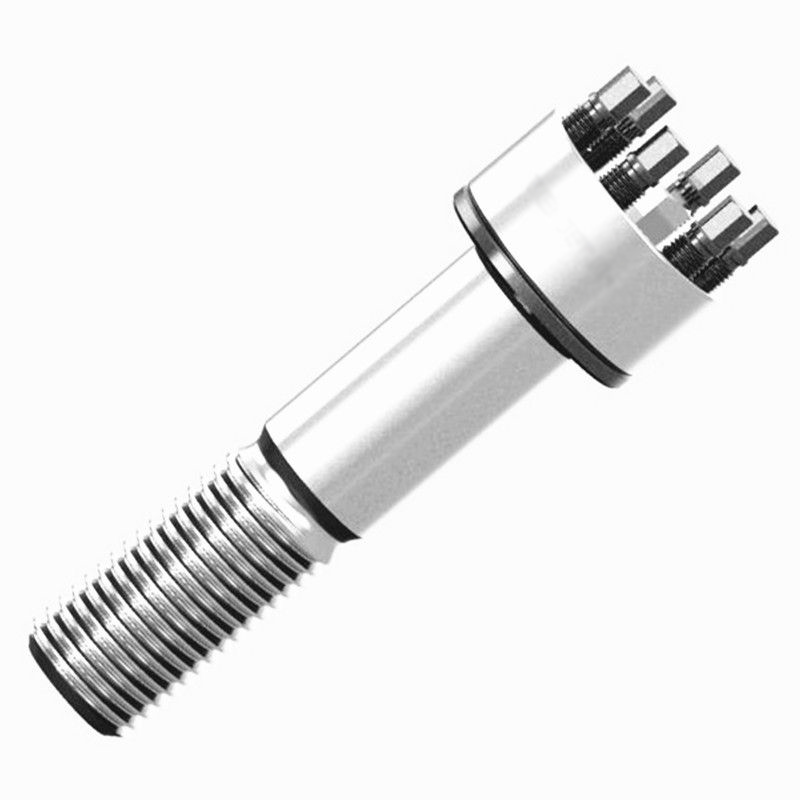

TOP-LOCK®螺栓型張緊器 |
替代5級和B7級螺栓 |
苛刻行業的螺栓連接 |
M16-M160 |
-50°F to 500°F |
400 to 650N/m ㎡ 60 to 95Ksi |
可按要求處理 |
相應配套MSB系列螺母型張緊器 |
|
|
|

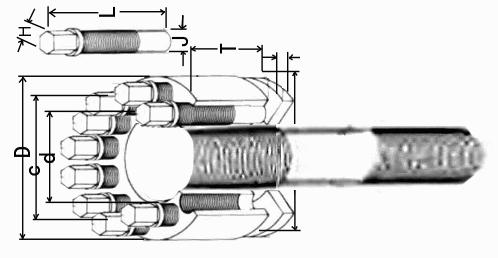

TOP-LOCK®高強度螺栓型張緊器 |
替代8級高強度螺栓 |
與SB8相似，但強度更高 |
M20-M90 |
-50°F to 500°F |
500 to 850N/m ㎡ 70 to 125Ksi |
可按要求處理 |
相應配套MSG系列螺母型張緊器 |
|
|
|
TOP-LOCK®超強螺栓型張緊器 |
使用稀有材料制作的目前世界上強度最高的螺栓 |
—— |
按要求特制 |
根據材料而定 |
—— |
可按要求處理 |
—— |
|
|
SSJX |
TOP-LOCK®埋頭螺栓型張緊器 |
埋頭超級螺栓用于沉孔 |
使用場合：a.齒輪箱 b.高爐 c.礦山機械 d.齒輪機 |
M16-M160 |
-50°F to 500°F |
—— |
可按要求處理 |
—— |
|
|
|

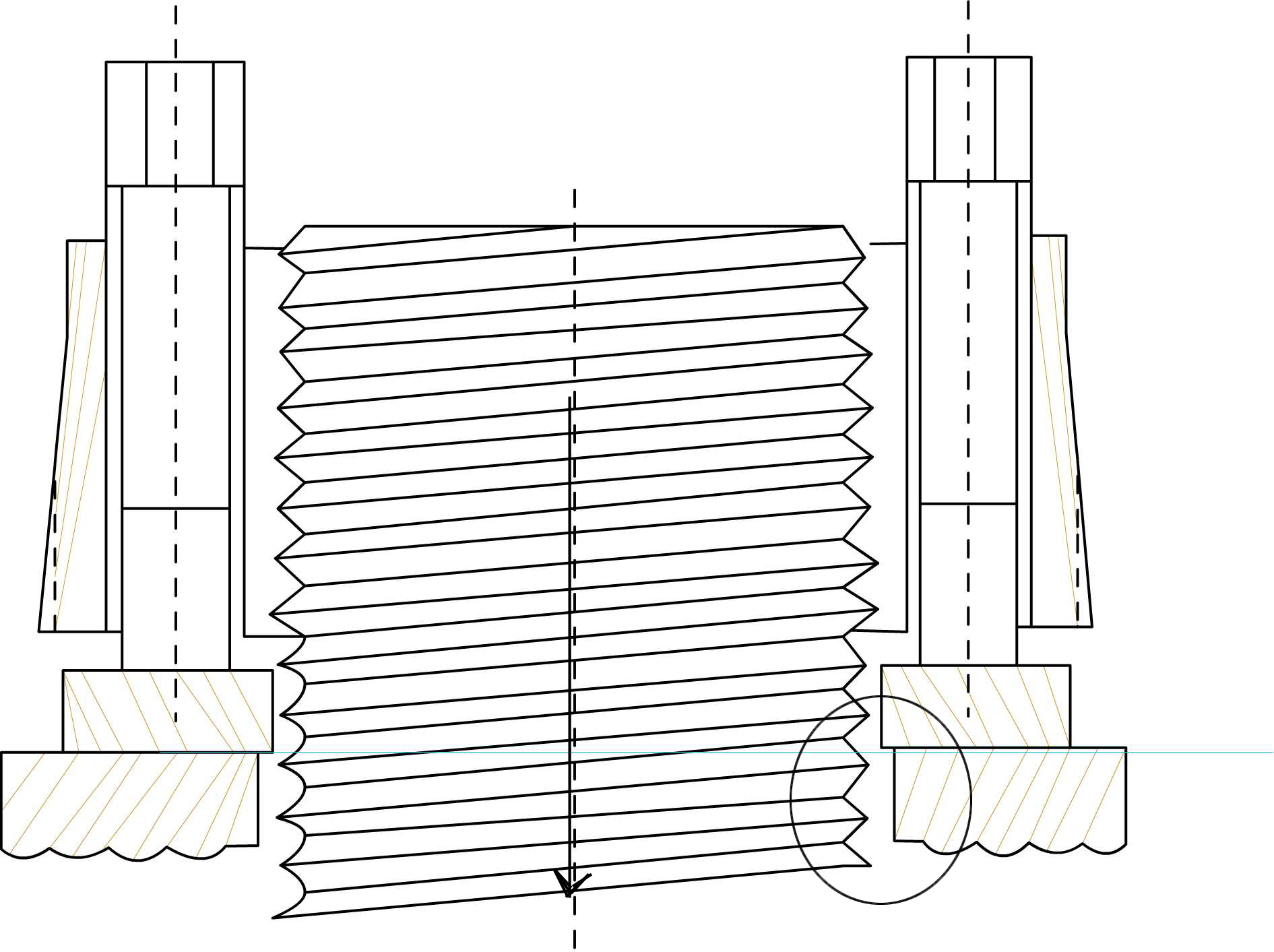

TOP-LOCK®柔性螺母型張緊器 |
釋放應力避免應力集中解決螺母鎖死問題 |
彈性伸縮螺母在通孔的應用。增加了螺栓連接件的彈 |
M20-M160 |
-50°F to 500°F |
450 to 700N/m ㎡ 60 to 100Ksi |
可按要求處理 |
與MSB系列螺母型張緊器或SB8 |
|
|
|
TOP-LOCK®高強度柔性螺母 |
適用于超高應力水平 |
與SX8相似，但強度更強。 |
M20-M160 |
-150°F to 500°F* |
500 to 900N/m ㎡ 70 to 130Ksi |
可按要求處理 |
與MSG系列螺母型張緊器或SB12系列螺栓型張緊器配合使用 |
|
|
|

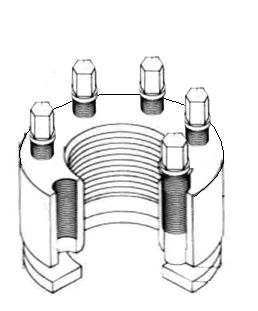

TOP-LOCK®中溫螺母型張緊器 |
可直接替代B7級螺栓或螺母 |
大螺柱：例如a.鍋爐給水泵 b.鍋爐循環泵 |
M20-M125 |
-50°F to 650°F |
310N/m ㎡ 45kis基于壓墻面及AS |
可按要求處理 |
|
|
|
|
TOP-LOCK®中溫螺母型張緊器 |
中溫超級螺母，特點：頂推螺釘數量少 |
|
M24-M160 |
-50°F to 650°F |
|
可按要求處理 |
|
|
|
|
TOP-LOCK®中溫螺母型張緊器 |
瘦高型中溫超級螺母適合安裝空間受限位置 |
a.分形勢 b.汽輪機 c.發動機 d.泵 e.壓縮機 |
M24-M100 |
-50°F to 650°F |
310N/m ㎡ 45kis基于壓墻面及AS |
可按要求處理 |
應用于直徑有限空間的應用 |
|
|
|
TOP-LOCK®高溫防腐型 |
適用于空間受限位置 |
—— |
M16-M160 |
-423°F to 1200F* |
—— |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®高溫防腐型 |
適用于高溫環境使用 |
—— |
M24-M160 |
-423°F to 1200F* |
—— |
可按要求處理 |
—— |
|
|
|
TOP-LOCK®不銹鋼防腐型 |
適用于高溫、防腐、防磁環境使用 |
—— |
M16-M160 |
-423°F to 1200F* |
—— |
可按要求處理 |
—— |
|
|
高溫螺栓系統 |
TOP-LOCK®電廠專用 |
適用于閥門、蒸汽法蘭、汽輪機連接 |
—— |
按要求特制 |
to1.200°F |
—— |
可按要求處理 |
—— |
|
|
核電系列 |
TOP-LOCK®核電專用 |
閥門、泵、加熱器、法蘭等連接 |
—— |
按要求特制 |
to650°F |
—— |
可按要求處理 |
—— |
|
|
鎳銅合金 |
TOP-LOCK®海軍專用 |
適用于軍艦及海水使用環境 |
—— |
按要求特制 |
|
—— |
可按要求處理 |
—— |
|
|
防腐型 |
TOP-LOCK®特殊材料 |
適用于潮濕及化工腐蝕環境 |
—— |
按要求特制 |
適合材料 |
—— |
可按要求處理 |
—— |
|
|
EB型 |
TOP-LOCK®膨脹螺栓 |
直接替代聯軸器緊配螺栓 |
—— |
按要求特制 |
適合材料 |
—— |
可按要求處理 |
—— |
|
|
工具 |
TOP-LOCK®專用工具 |
專用扭矩扳手及套筒 |
—— |
按要求特制 |
N/A |
—— |
可按要求處理 |
—— |
|
|
潤滑劑 |
TOP-LOCK®專用潤滑劑 |
JL-G和JL-M潤滑劑 |
—— |
N/A |
1200°F,650°F |
—— |
可按要求處理 |
—— |
|
|
端帽 |
TOP-LOCK®端帽 |
塑料端冒 |
—— |
按要求特制 |
|
—— |
可按要求處理 |
—— |
|
|
備注：以上是常規型號。此外，TOP-LOCK®提供更加廣泛地設計和防松解決方案，包括其他特殊材質和設計，可應用于條件更加 |
|||||||||
